スパイラロックシステム

スパイラロックシステムとは？

NASAでも使用されているスクリューロックシステムがBioHorizons社のインプラントシステムに採用されています。雄ネジと雌ネジを均一に接触させるのではなく、両ネジ部の斜面角度を意図的に変更することで、雄ネジの山頂部分が雌ネジの谷斜面に楔状にくい込む構造になっています。これによりスクリューのプレロード（初期嵌合力）が固定され、スクリューの緩みを防止するとともに接合強度が維持されます。

Characteristics

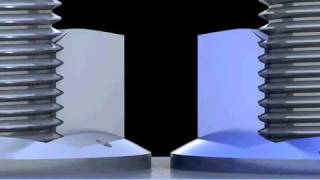

一般的なスクリュー

形状が均一になることで、荷重の意図的な分散が図れずネジ山に対する負荷にばらつきが出てしまいます。

スパイラロックシステム

両ネジ部の斜面角度を意図的に変更することで、雄ネジの山頂部分が雌ネジの谷斜面に楔状にくい込む構造になっています。

ネジの継手が激しい衝撃や振動、極端な温度、長時間の過酷な作業および何百万回もの荷重サイクルなどにさらされる場合に、スパイラロックは理想的で優れた締結技術です。整形外科や航空宇宙産業で使用されているこのテクノロジーを、バイオホライズンズ社は自社インプラントすべての内部スレッドに取り入れました。ネジの谷部分に付与された30°の楔状の斜面角により、アバットメントスクリューが確実にインプラントにロッキングされ、また、ネジ山の接続部分全体に荷重が分散されます。スパイラロックのスレッド形状は、通常のスレッドデザインに比べ、いくつもの利点があります。
